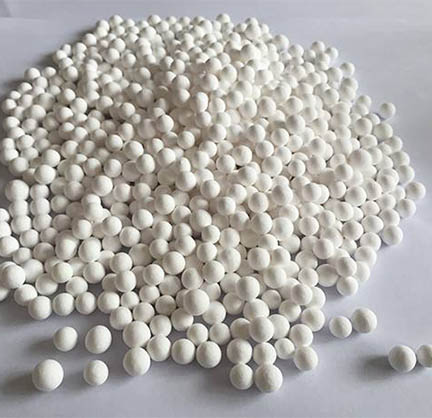

氧化鋁球在使用過程中，為了避免產(chǎn)生大量浪費，通常會對其廢料采取再生工藝，從而制得再生氧化鋁球，以此來緩解市場的需求，其中再生氧化鋁球的形成方法，一般大都是采用加熱再生法，具體的方法如下：

　　這是因為水和再生氧化鋁球強烈的相互作用，用其它的方法很難將吸附水完全地解吸出來。加熱、解吸過程包括加熱、沖洗和冷卻三個步驟。加熱溫度越高，脫附再生越完全。一般再生氧化鋁球加熱再生溫度在180～350℃之間。一般將再生氧化鋁球塔溫度升到280℃維持4小時即可。升溫速率每小時50℃左右。由于在高溫下高濃度的水蒸氣會嚴(yán)重破壞再生氧化鋁球的結(jié)構(gòu)，因而在加熱的同時，一定要用氮氣、空氣、產(chǎn)物氣體或其他合適的氣體沖洗再生氧化鋁球床層。沖洗氣體應(yīng)力求不含水分，因為沖洗氣體含水量的多少直接影響再生效果。

　　再生后的氧化鋁球床層一定要冷卻后才能進(jìn)行吸附操作，用冷卻氣體沖洗床層時，所用的氣體也應(yīng)力求不含水分，冷提氣體的流向和吸附循環(huán)的方向相同。當(dāng)再生氧化鋁球用于液體如丙烯干燥時，再生時務(wù)必首先驅(qū)出再生氧化鋁球床層的液體，不能有任何死角。否則殘留液體在加熱時會發(fā)生反應(yīng)或碳化，以致嚴(yán)重影響吸附循環(huán)的效能和操作壽命。

　　以上就是再生氧化鋁球的形成方法，只有按照規(guī)定的方法才可有效的保證再生產(chǎn)品中性能和后續(xù)的使用，并且在形成過程中，一定要注意水分的控制，防止因水分控制不當(dāng)，對再生氧化鋁球的質(zhì)量造成影響。
